Matlab隐函数绘图攻略

时间:2026-02-17 04:49:04

1、ezplot(fun)

在默认域-2π<x <2π上绘制fun(x)表达式,

其中fun(x)是只有x的显式函数。

例如:

 h = ezplot('sin(x)')

set(h, 'Color', 'm');   % Make the line magenta

程序编译结果如右图所示

Matlab隐函数绘图攻略

1、ezcontour(fun)

使用轮廓函数绘制fun(x,y)的轮廓线。

 函数被绘制在默认域上:-2π<x <2π,-2π<y <2π。

例如:

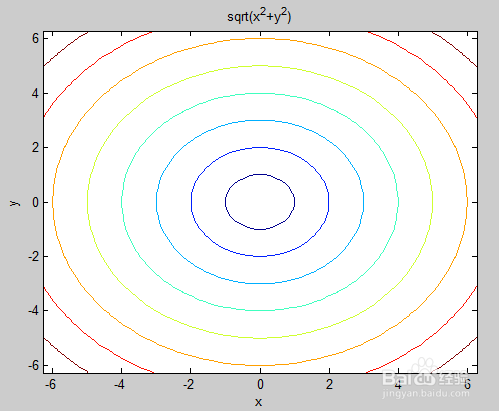

fh = @(x,y) sqrt(x.^2 + y.^2);

ezcontour(fh)

程序编译结果如右图所示

Matlab隐函数绘图攻略

1、ezmesh(fun)

使用网格函数创建fun(x,y)图。

函数被绘制在默认域上:-2π<x <2π,-2π<y <2π。

例如:

fh = @(x,y) x.*exp(-x.^2-y.^2);

ezmesh(fh,40)

colormap([0 0 1])

程序编译结果如右图所示

Matlab隐函数绘图攻略

1、ezmeshc(fun)

使用meshc函数创建fun(x,y)图。

函数被绘制在默认域-2π<x <2π,-2π<y <2π上。

例如:

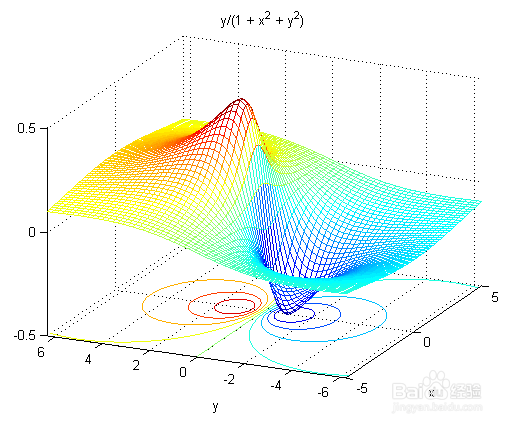

ezmeshc('y/(1 + x^2 + y^2)',[-5,5,-2*pi,2*pi])

view(-65.5,26)

程序编译结果如右图所示

Matlab隐函数绘图攻略

1、ezsurf(fun)

使用surf函数创建一个有趣的图形(x,y)。

函数被绘制在默认域上:-2π<x <2π,-2π<y <2π。

例如:

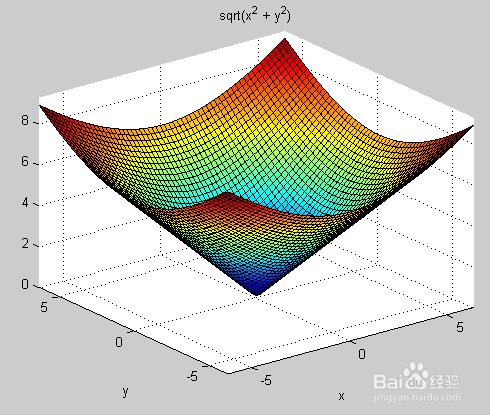

ezsurf('sqrt(x^2 + y^2)')

或者

fh = @(x,y) sqrt(x.^2 + y.^2);

ezsurf(fh)

程序编译结果如右图所示

Matlab隐函数绘图攻略

1、ezsurfc(fun)

使用surfc函数创建一个有趣的图形(x,y)。

函数被绘制在默认域上:-2π<x <2π,-2π<y <2π。

例如:

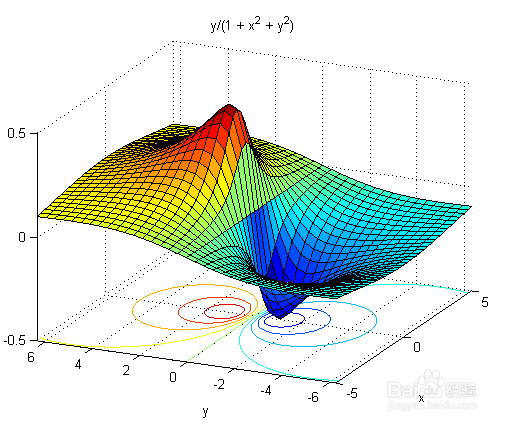

ezsurfc('y/(1 + x^2 + y^2)',[-5,5,-2*pi,2*pi],35)

程序编译结果如右图所示
