1、如下图所示，打开UG10.0软件，新建一空白的模型文件，另存为：UG10.0练习工程图三之O型圈
2、如下图所示，激活旋转命令，快速创建一个旋转O型圈，作为后面的演示所有。
3、如下图所示，执行【应用模块——制图——新建图纸页】，选择“使用模板：A4-无视图”，点击确定。

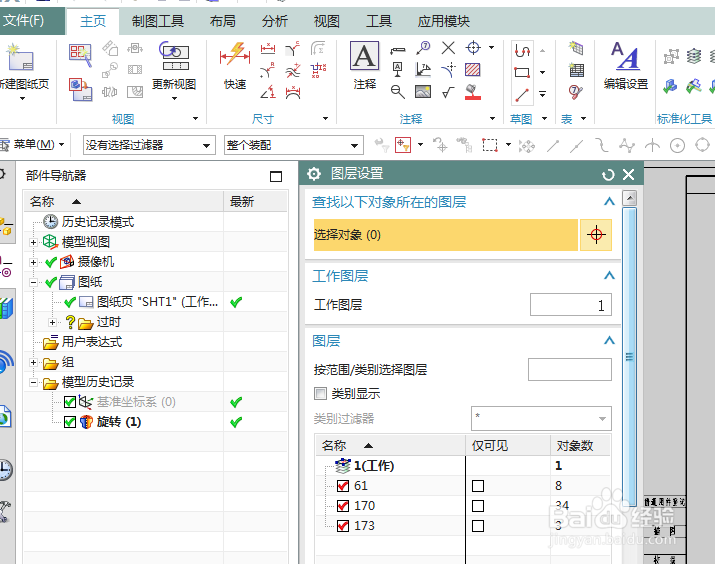

4、如下图所示，隐藏基准坐标系，执行【菜单——格式——图层设置】，勾选图框所在的图层。点击确定。
5、如下图所示，点击工具栏中的基本视图，选择实体，调整合适的比例（1:2），选择位置放置视图，点击关闭。
6、如下图所示，点击工具栏中的剖视图，点击圆心点，水平向右移动，放置，点击关闭
7、如下图所示，激活快速尺寸命令，标注尺寸：主要是在右边的剖视图上标注尺寸，内径80，厚度20。

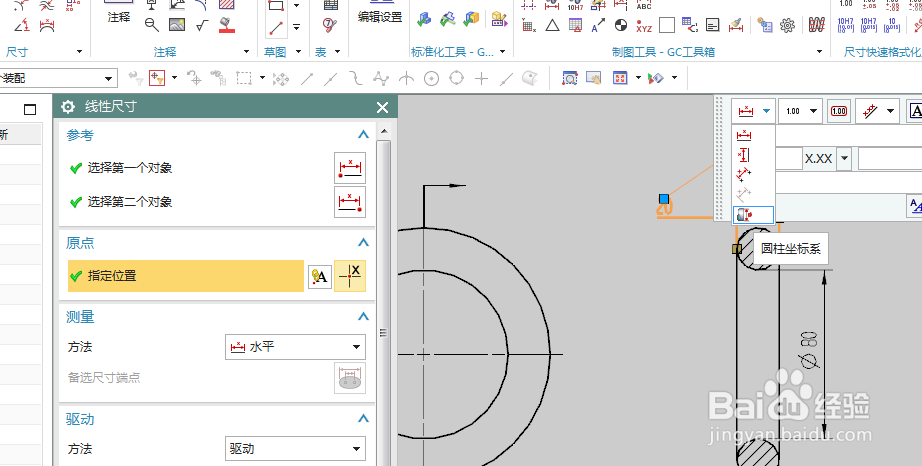

8、如下图所示，双击标注，修改标注方式“圆柱坐标系”。
9、如下图所示，完成以上操作，这个O型圈的工程图就创建完成，本次练习结束。
