1、如下图所示，打开UG10.0软件，新建一空白的文件，另存为：UG10.0练习工程图十五
2、如下所示，快速创建一个下图中的实体，作为后面的演示所用，将基准坐标系隐藏。
3、如下图所示，执行【应用模块——制图——新建图纸页】‘’选择“使用模板：A3-无视图”，点击确定。
4、如下所示，执行【菜单——格式——图层设置】，勾选“图框”所在的图层
5、如下图所示，点击工具栏中的基本视图，默认选择俯视图，默认比例1:1，在图框中选择靠左的位置放置视图，

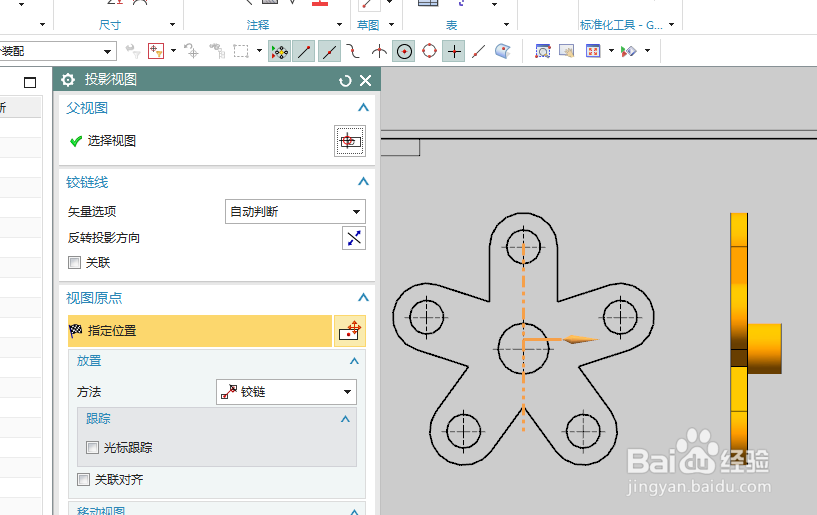

6、如下所示，自动转为投影视图，水平移动，放置在右边
7、如下所示，点击工具栏中的中心线，点击基本视图中的两条平行线，完成2D中心线的创建。
8、如下所示，点击工具栏中的快速尺寸命令，标注尺寸：投影视图标注：厚度10，圆柱直径ø30，圆柱高度20，基本视图标注：直径ø40，直径ø20，宽度40（多余了，可以删除），圆心距离60，角度72°，
9、如下所示，双击修改基本视图中的尺寸，前面都加上“5-”，————至此，这个工程图就制作完成，本次练习结束。
