1、如下图所示，打开UG10.0软件，新建一空白的文件，另存为：UG10.0练习工程图十一
2、如下所示，快速创建一个实体，作为后面的演示所用，将基准坐标系隐藏。、
3、如下图所示，执行【应用模块——制图——新建图纸页】‘’选择“使用模板：A3-无视图”，点击确定。
4、如下所示，执行【菜单——格式——图层设置】，勾选“图框”所在的图层。
5、如下图所示，点击工具栏中的基本视图，默认选择俯视图，默认比例1:1，在图框中选择靠左的位置放置视图，

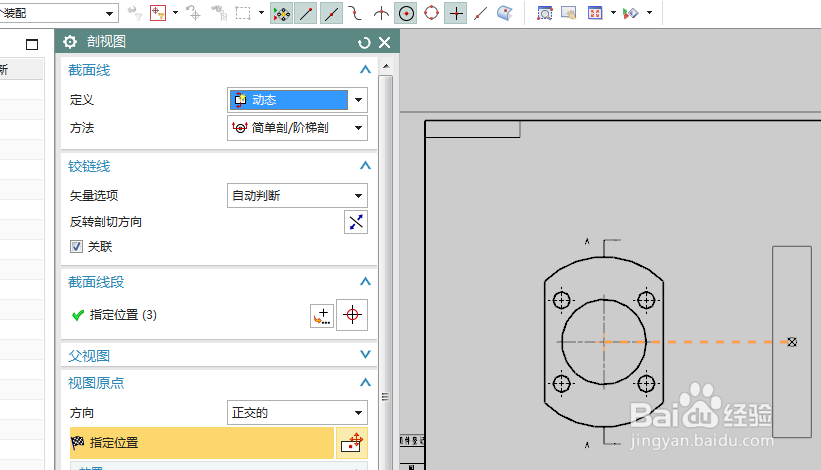

6、如下所示，点击工具栏中的剖视图，点击基本视图中的圆心点，水平向右移动，放置。
7、如下所示，点击快速尺寸命令，标注尺寸：详细尺寸见下图，
8、如下所示，双击修改ø10的尺寸，前面加上“4-”，————至此这个工程图就制作完成了本次练习结束。
